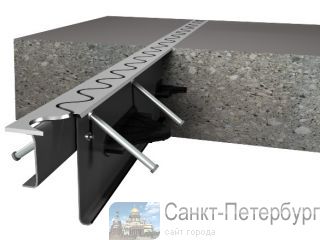

Деформационный шов S-профиль |
Конструкция S-профиля рассчитана как на бетонные плиты на естественном основании, армированные стальной фиброй или стальными сетками, так и на бетонные плиты на сваях, армированные стержнями. Восприятие нагрузки швов и передача ее с плиты на плиту обеспечивает треугольные шпонки из высокопрочной стали, минеральное расчетное сопротивление, которой составляет 410 Н/мм2. Особенностью применения S-Профиля является эксплуатация его в складах с высокостеллажной техникой (ричтраков), и других участков где требуется интенсивный проезд техники на малых полиуретановых колесах (рохли, стеллажное оборудование, маленькие тележки и т.д.).
Защищенные полипропиленовыми рукавами шпонки попарно располагаются на одном уровне вдоль стальной разделительной пластины через 600-750 мм – это расстояние между их центрами. На эту пластину опирается одна из половин спаренного профиля. При шве 30 мм шпонки 45 мм остаются утопленными в бетон. Предусматриваемое таким образом боковое свободное перемещение делают возможным большее раскрытие деформационного шва.
К составляющим верхнюю часть деформационного шва профилям привариваются работающие на срез стальные анкеры диаметром 8-10 мм и длиной 80-100 мм. Болтовые соединения трехметровых звеньев шва просты и осуществляются в на хлест. А при инсталляции собственно шва используется крепеж на стойки с микрорегулировкой.
Защищенность кромок бетонных плит указанным образом значительно упрощает обслуживание швов по сравнению с типовыми аналогами. Передача нагрузок с помощью обладающих высокой прочностью на растяжение треугольных и трапецевидных пластин реализуется успешнее, чем при использовании круглых анкеров и позволяет ограничивать вертикальное взаимное смещение смежных плит величиной в четверо меньшей, чем при нагружение шва любой другой конструкции. Традиционно передача нагрузки с одной смежной бетонной плиты на другую осуществлялась с использованием круглых стальных дюбилей, перпендикулярных шву. При достижении нагрузкой предельного значения можно ожидать выхода из строя шпонок или разрушение бетона.
Что касается шпонки, то ее деформация может быть связана с нагрузкой, работающей на срез или на изгиб, а может быть и комбинированной. Что же касается бетона, то разрушиться он может как от чрезмерной вертикальной нагрузки, так и вследствии выламывания металлических частей из тела бетона.
Предельная нагрузка зависит от следующих факторов: прочность бетона, ширина раскрытия шва, толщина бетонной плиты. Прочность бетона на изгиб может увеличена путем армирования плиты стальной сеткой или стальной фиброй в области примыкающей к шву. Кроме того, при определении предельной нагрузки учитывается геометрия шпонки, прочность ее стали на растяжение, толщина шпонки, степень ее заглубленности в бетон, а также количество шпонок на единицу длины шва.
